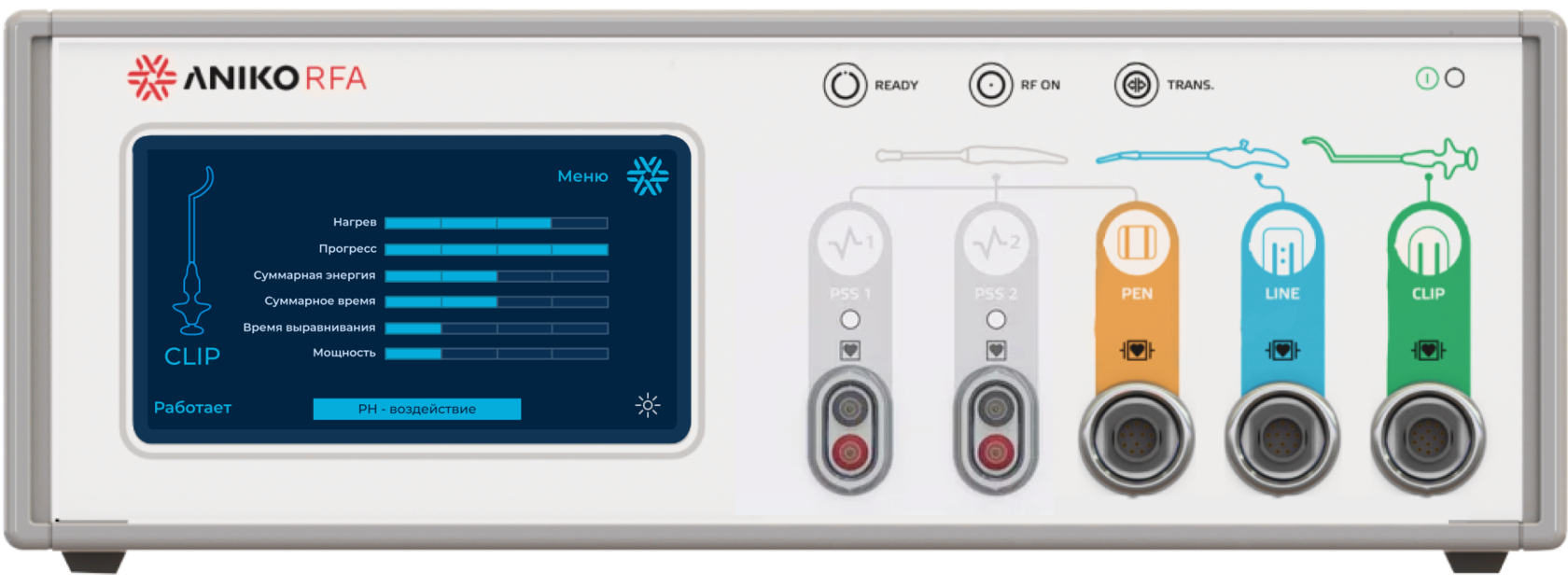

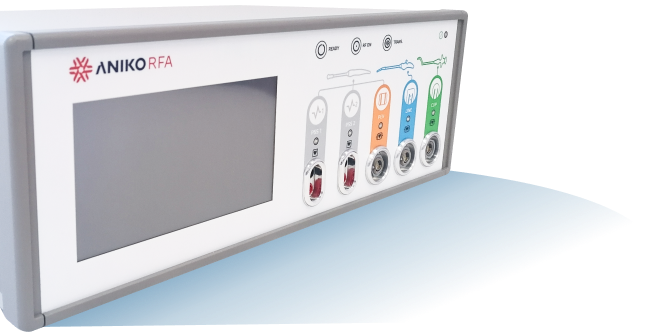

Аппарат для хирургической абляции ANIKO RFA
Аппарат для радиочастотной абляции
Аппарат для радиочастотной абляции
ANIKO RFA — отечественная разработка в области кардиохирургии, которая открывает новые возможности при лечении заболеваний связанных с нарушением сердечного ритма
Назначение
Аппарат предназначен для создания на заданных участках сердечной ткани электрически непроводящих участков, которые препятствуют прохождению электрических импульсов осуществляющих патологическое возбуждение сердечной мышцы.
Аппарат предназначен для создания на заданных участках сердечной ткани электрически непроводящих участков, которые препятствуют прохождению электрических импульсов осуществляющих патологическое возбуждение сердечной мышцы.
Область применения
Аппарат применяется квалифицированным медицинским персоналом при лечении врожденных и приобретенных пороков сердца, ишемической болезни сердца осложненной аритмиями, а так же при изолированных формах аритмии, в частности, при фибрилляции предсердий, при проведении операций аорто-коронарного шунтирования.
Аппарат применяется квалифицированным медицинским персоналом при лечении врожденных и приобретенных пороков сердца, ишемической болезни сердца осложненной аритмиями, а так же при изолированных формах аритмии, в частности, при фибрилляции предсердий, при проведении операций аорто-коронарного шунтирования.
Особенности ANIKO RFA
Особенности ANIKO RFA
Наша цель — создать максимально удобный и надёжный инструмент для хирурга, обеспечить ему максимальный контроль над процессом операции и защитить от возможных ошибок
Алгоритм контроля
параметров ткани и параметров воздействия
параметров ткани и параметров воздействия
Применение единых параметров воздействия ко всем разнообразным состояниям миокарда не всегда приводит к равномерному прогреву ткани. Принятие решения о достижении трансмурального поражения ткани основанное на достижении определенного уровня проводимости (или импеданса ткани), не всегда достоверно.
Примененные в аппарате ANIKO RFA алгоритмы оценивают характеристики обрабатываемой ткани и устанавливают индивидуальные параметры воздействия для каждого конкретного случая. В частности, в каждом случае воздействия индивидуально регулируется мощность, скорость нагрева и общее время абляции.
Определение факта и момента достижения трансмурального поражения осуществляется по нескольким критериям, совокупность которых дает более достоверный результат.
Примененные в аппарате ANIKO RFA алгоритмы оценивают характеристики обрабатываемой ткани и устанавливают индивидуальные параметры воздействия для каждого конкретного случая. В частности, в каждом случае воздействия индивидуально регулируется мощность, скорость нагрева и общее время абляции.
Определение факта и момента достижения трансмурального поражения осуществляется по нескольким критериям, совокупность которых дает более достоверный результат.
Алгоритм контроля
параметров ткани и параметров воздействия
параметров ткани и параметров воздействия
Применение единых параметров воздействия ко всем разнообразным состояниям миокарда не всегда приводит к равномерному прогреву ткани. Принятие решения о достижении трансмурального поражения ткани основанное на достижении определенного уровня проводимости (или импеданса ткани), не всегда достоверно.
Примененные в аппарате ANIKO RFA алгоритмы оценивают характеристики обрабатываемой ткани и устанавливают индивидуальные параметры воздействия для каждого конкретного случая. В частности, в каждом случае воздействия индивидуально регулируется мощность, скорость нагрева и общее время абляции.
Определение факта и момента достижения трансмурального поражения осуществляется по нескольким критериям, совокупность которых дает более достоверный результат.
Примененные в аппарате ANIKO RFA алгоритмы оценивают характеристики обрабатываемой ткани и устанавливают индивидуальные параметры воздействия для каждого конкретного случая. В частности, в каждом случае воздействия индивидуально регулируется мощность, скорость нагрева и общее время абляции.
Определение факта и момента достижения трансмурального поражения осуществляется по нескольким критериям, совокупность которых дает более достоверный результат.
Точность позиционирования
Достижение цели абляции во многом определяется точностью позиционирования инструмента на выбранном участке.
Примененный источник света на дистальной бранше инструмента позволяет точнее и с меньшими временными затратами позиционировать инструмент в процессе операции.
Примененный источник света на дистальной бранше инструмента позволяет точнее и с меньшими временными затратами позиционировать инструмент в процессе операции.
Безопасность операции и предсказуемый результат
Качество полученного результата операции зависит от правильного выбора параметров воздействия на ткань и достоверного определения момента трансмурального поражения ткани. При разработке аппарата и алгоритмов его работы мы ставили перед собой задачу освободить хирурга от необходимости контроля этих параметров.
Принцип действия
Принцип действия
Аппарат в начале воздействия подаёт на обрабатываемую ткань радиочастотную энергию частотой 440 КГц., мощностью до 10 Вт., оценивает параметры зажатой между браншами инструмента ткани, устанавливает необходимые параметры воздействия на ткань, такие как необходимые скорость и время нагрева ткани. Для достижения заданных параметров автоматически регулирует мощность воздействия в диапазоне от 0 до 28,5 Вт. Оценивает результат воздействия исходя из 3-х самостоятельных критериев. Благодаря вышеописанному алгоритму работы решается несколько задач:
Устанавливаются оптимальные условия воздействия для каждого участка ткани.
Отсутствие риска ложного вывода о достижении трасмуральности, вследствие эффекта «песочных часов».
Отсутствует риск локального перегрева ткани и таких нежелательных явлений как закипание и выпаривание влаги из поверхностных слоев, перфорация и обугливание ткани.
Более надёжно создаётся трансмуральная зона поражения, даже для миокарда с неровностями поверхности.
Более достоверное определение факта и момента достижения трансмуральности благодаря трем независимым критериям.
Время воздействия сокращается до минимально возможного для каждого индивидуального воздействия.
Отсутствует эффект «песочных часов», т.е. ситуации, когда поверхностные слои нагреты, или даже перегреты, а глубокие слои недостаточно нагреты.
Совместимые инструменты
Совместимые инструменты
CLIP
Инструмент, позволяющий зажимать участок ткани между двумя браншами имеющими рабочие электроды, на которые подаётся РЧ энергия. Источник света, установленный на конце дистальной бранши позволяет осуществлять более точное позиционирование инструмента на миокарде.
LINE
Инструмент имеющий два рабочих электрода расположенных на управляемом наконечнике. Наконечник с помощью рычага расположенного на ручке инструмента способен изменять угол наклона относительно стержня инструмента на ±45° в одной плоскости. Стержень инструмента имеет управляемый сегмент, который способен пластично изгибаться на угол ±25° в одной плоскости. Изменение угла изгиба осуществляется приложением усилия на управляемый сегмент стержня.
Также на управляемом наконечнике расположены две пары вспомогательных электродов, предназначенные для использования в режиме стимуляции или снятия электрограммы. Обе пары вспомогательных электродов полностью идентичны. Электроды расположены на рабочей грани и на торце наконечника, применяются в зависимости от удобства доступа к целевой зоне.
Также на управляемом наконечнике расположены две пары вспомогательных электродов, предназначенные для использования в режиме стимуляции или снятия электрограммы. Обе пары вспомогательных электродов полностью идентичны. Электроды расположены на рабочей грани и на торце наконечника, применяются в зависимости от удобства доступа к целевой зоне.
